오늘날의 복잡한 보안 환경에서, 가벼우면서도 강도가 높은 탄도 재료를 선택하는 것은 개인 보호 장비 (PPE) 및 군용 갑옷 시스템의 중요한 요구 사항이되었습니다. 다양한 탄도 솔루션 중에서 UHMWPE UD 패브릭은 업계에서 선호하는 선택으로 빠르게 떠오르고 있습니다. 이 고급 섬유 재료는 탁월한 총알 방지 기능을 제공 할뿐만 아니라 유연성과 경량 특성을 결합하여 착용자 안락함과 운영 효율성을 크게 향상시킵니다. 기존의 탄도 재료와 구별되는 UHMWPE UD 패브릭을 설정하는 것은 무엇입니까? 실제 응용 프로그램 및 표준화 된 테스트에서 성능의 한계를 지속적으로 넓히는 방법은 무엇입니까?
UHMWPE의 분자 구조 및 기계적 특성
분자 구조 및 중합 특성
UHMWPE (초고 분자량 폴리에틸렌) is a semi-crystalline thermoplastic polymer composed of linear polyethylene chains with an exceptionally high molecular weight (typically >3 백만 g\/mol)-확장 100+ 표준 HDPE보다 더 길다. 주요 기능은 다음과 같습니다.
결정 성 (85-90%) : 정기적으로 스택 된 결정 도메인은 분자 사슬을 따라 효율적인 힘 전달을 촉진합니다.
고밀도 체인 포장 : 강한 분자간 수소 결합은 우수한 축 긴장 특성을 만듭니다.
최소 체인 분기 : 드로잉 중에 거의 완벽한 정렬을 가능하게하여 준 기간 체인 상태를 달성합니다.
이 구조는 금속, 세라믹 및 기타 합성 섬유를 능가하는 특정 강도 (강도 대 밀도 비율)로 UHMWPE 섬유를 부여합니다.
|
재료 |
인장 강도 (GPA) |
밀도 (g\/cm³) |
특정 강도 (GPA · cm³\/g) |
|
UHMWPE 섬유 |
2.8–3.6 |
0.97 |
2.88–3.71 |
|
아라미드 |
2.5–3.6 |
1.44 |
1.74–2.5 |
|
강철 |
0.5–2.0 |
7.8 |
0.06–0.26 |
|
도예 |
0.3–0.6 |
3.2 |
0.09–0.19 |
에너지 흡수 용량
고속 충격 하에서, UHMWPE 섬유는 사슬 신장, 분자 슬립 및 국소 열 변형을 통해 운동 에너지를 소산시킨다. 연구에 따르면 에너지 흡수는 80–100 J\/G에 도달합니다. -1. 아라미드보다 4 × 높으며 밀도가 낮은 밀도는 전체 갑옷 무게를 감소시킵니다.
열역학적 행동 및 한계
UHMWPE의 문제에는 녹는 점 (~ 135도)과 100도 이상의 성능 저하가 포함됩니다. 솔루션에는 열 안정성을 향상시키기 위해 세라믹 페이스 플레이트 또는 화염 재도 코팅이 포함됩니다.
구조적 우월성 : UD 직물의 충격파 소산 메커니즘
단방향 (UD) 섬유정렬은 응력 분포 및 에너지 경로를 최적화하여 전통적인 직물 직물을 능가합니다. UD 직물 층 (0 정도 \/90도)은 스트레스 농도를 최소화하기 위해 수지 매트릭스를 통해 결합됩니다.
스트레스 전파 역학
총알 충격시 :
-- 비행기 내 파도는 섬유 음향 속도 (~ 3,200 m\/s)로 퍼져 빠르게 스트레스를 분산시킵니다.
-- 수지 행렬이 에너지를 약화시키면서 동적 에너지 흡수 그리드를 만듭니다.
시너지 효과 에너지 소산
-- 섬유 파열 : 파손 지점에서 인장 에너지를 방출합니다.
-- 섬유 풀 아웃 : 섬유와 수지 사이의 마찰은 인성을 향상시킵니다.
-- 수지 전단 장애 : 마이크로 슬립은 동역학 에너지를 추가로 소산합니다.
다중 타격 탄력성
UD Fabric의 독립 층은 손상 전파를 방해하여 국소 보호를 가능하게합니다. 스태킹 설계는 등급이 매겨진 "구역-응답"갑옷을 허용합니다.
UHMWPE UD 직물의 제조 공정
생산은 분자 배향, 섬유 정렬 및 계면 결합의 정밀 제어를 포함합니다.
1. 겔 스핀 닝 : 체인을 정렬하고 결정도를 최적화합니다.
2. 핫 드로잉 : 강도를 높이기 위해 섬유를 30-50 × 스트레칭합니다.
3. 레이어 라미네이션 : 균일 한 응력 분포를위한 자동화 된 0 정도 \/90도 레이어링.
4. 수지 함침 : 열가소성 (예 : EVA, PU) 개선 된 Liflaminar 전단.
5. 핫 프레스 : 소프트\/하드 갑옷 애플리케이션의 강성 및 유연성 균형 (NIJ IIA – IV).
주요 프로세스 매개 변수 :
|
매개 변수 |
범위 |
목적 |
|
그리기 비율 |
40–50× |
강도\/모듈러스 최대화 |
|
성형 온도. |
160–200 학위 |
분해 방지 |
|
수지 함량 |
8–15% |
결합\/유연성을 최적화합니다 |
|
수분 함량 |
<1.0% |
증기로 인한 균열을 피하십시오 |
성능 검증 : NIJ 테스트 및 시뮬레이션
NIJ 0101.06 표준 테스트
-- V50 탄도 한도 : 50% 침투 확률 속도.
-- 다중 타격 저항 : 반복적 인 스트라이크를 시뮬레이션합니다.
-- Backface 변형 : 점토 백업은 외상 감소를 측정합니다.
-- 환경 테스트 : 열\/ 습도 사이클링.
-- 엔지니어링 시뮬레이션 (LS-Dyna\/ANSYS)
FEA 모델은 다음을 예측합니다.
-- 응력파 전파.
-- 박리\/섬유 고장 임계 값.
-- 층 별 에너지 흡수.
결과:UHMWPE UD는 30% 가벼운 중량과 아라미드에서 비슷한 보호를 달성합니다.
응용 프로그램 : PPE에서 복합 갑옷 시스템까지
|
부문 |
장점 |
예 |
|

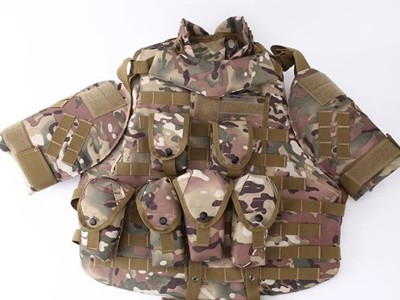

부드러운 갑옷 |
경량, 유연성, 저 피로 |
전술 조끼, 군사 장비 |
|
헬멧 |
균일 한 충격 분포 탄도 헬멧 |
얼굴 방패 |
|
차량 |
이동성 MRAP의 체중 절약 |
UAV 갑옷 |
|
항공 우주 |
EMI 차폐 + 탄도 보호 |
위성 차폐 |
결론
uhmwpe ud 직물타의 추종을 불허하는 강도 대 무게 비율, 충격 저항 및 다양성은 현대의 갑옷을 향한 방향 방어 방어구의 차량 시스템에 대한 금 표준입니다.
Zhejiang Qianxilong (QXL) UHMWPE UD 직물을 선택하십시오
고성능 보호 재료의 리더로서첸시롱 (QXL)전 세계 군사, 법 집행 및 보안 부문이 신뢰하는 최첨단 UHMWPE UD 솔루션을 제공합니다. 우리의 엄격한 테스트 된 직물은 경량화, 전력 멈춤 및 내구성이 뛰어납니다.
샘플 및 맞춤형 솔루션은 오늘 저희에게 연락하십시오!
